maxon A-max电机属于一项配备了高功率AlNiCo永磁铁的高品质直流电机的创新项目。电机的“核心部件”maxon无铁芯绕组经过经过上百万次验证。 这代表了紧凑、高效和低惯量的驱动装置的最先进技术。

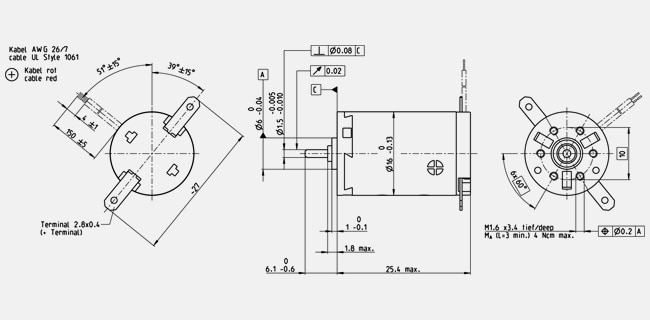

技术插图
| 重量 | 21 g |
| 产品 | |
| 极对数 | 1 |
| 换向片数量 | 7 |
| 高温高压灭菌次数 | 0 |
| 其它参数 | |
| 轴承类型 | 烧结轴承 |
| 大允许转速 | 19000 rpm |
| 轴向间隙 | 0.05 - 0.15 mm |
| 径向间隙 | 0.012 mm |
| 轴向载荷（动态） | 0.8 N |
| 轴向压配合力（静态） | 35 N |
| （静态，支撑轴） | 0 N |
| 径向载荷 | 1.4 N, 5 mm（距离法兰） |
| 机械参数 | |
| 外壳-环境热阻 | 29.8 K/W |
| 绕组-外壳热阻 | 5.5 K/W |
| 绕组热时间常数 | 3.41 s |
| 电机热时间常数 | 165 s |
| 环境温度 | -30...+65 °C |
| 绕组高允许温度 | +85 °C |
| 热参数 | |
| 相间电阻 | 57.9 Ω |
| 相间电感 | 2.05 mH |
| 转矩常数 | 14.4 mNm/A |
| 转速常数 | 663 rpm/V |
| 转速/转矩斜率 | 2670 rpm/mNm |
| 机械时间常数 | 23.4 ms |
| 转子惯量 | 0.838 gcm² |
| 特征值 | |
| 额定电压 | 21 V |
| 空载转速 | 13700 rpm |
| 空载电流 | 6.53 mA |
| 额定转速 | 8040 rpm |
| 额定转矩（最大连续转矩） | 2.14 mNm |
| 额定电流（最大连续负载电流） | 0.153 A |
| 堵转转矩 | 5.22 mNm |
| 堵转电流 | 0.362 A |
| 效率 | 76 % |
| 额定电压值 | |
